Mini Kit(bis 4.5m; 160kg)
Midi Kit"A"(bis 4.5m; 400kg)
Midi Kit"B"(bis 6.75m; 400kg)
Maxi Kit(bis 9m; 700kg)


Midi Kit "A"
Torbau Sets für freitragende Schiebetore, Tordurchfahrt  bis 4,5m, Torgewicht bis 400kg.
Freitragende Schiebetor Laufwerke für Tordurchfahrt bis 4,5m, Torgewicht bis 400kg.
Schiebetorbeschläge für freitragende Schiebetore, Tordurchfahrt bis 4,5m, Torgewicht bis 400kg.
Schiebetor Bausatz für freitragende Schiebetore, Tordurchfahrt bis 4,5m, Torgewicht bis 400kg.

Das komplett Schiebetor Laufwerk besteht aus 6m Laufschiene ( Ls 65 oder Ls 65 Vz ) und
2 Stück von ihnen ausgewählte Laufrollenböcke mit ausgewählte Füsses und 1 Stück Auflaufrolle ( Al 65 ) und
1 Stück Torfangstück ( Tf 65) und 2 Stück obere Führungsrollen ( Fr 25 oder Fr 35 ).

Preis/ komplett freitragende Schiebetor Laufwerk:  349,00 bis 457,00 EUR
( Der Preis ist von dem von Ihnen ausgewählten Typ des Laufrollenbocks,
Rollenbockfußes und von der Oberflächenbehandlung (verzinkt oder nicht) der Laufschiene abhängig. )

Unsere Produkte können Sie auch einzeln, unabhängig vom Kit bestellen. Sie können auch vom Kit einzelne Produkte weglassen,
oder Prodkte dazu bestellen.

Bei Anfragen und Bestellungen bitte alle gewünschten Einzelteile auflisten !

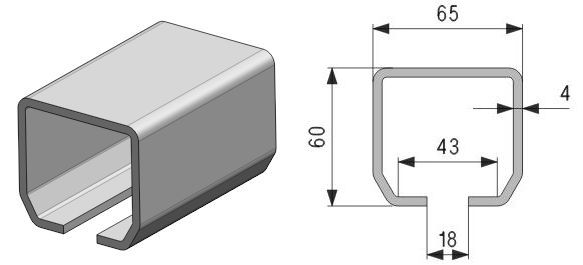

Laufschienen für freitragende Schiebetor Laufwerke,(Schiebetorbeschläge, Schiebetor Bausatz),Tordurchfahrt bis 4,5m:


Maß (mm)
Lieferung

Tragfähigkeit
 Fb max (kg)
Oberfläche
Bezeichnung
Preis/6m
(EUR)

6m
 1000
 geätzt


verzinkt
 Ls 65


Ls65 Vz
 142,00


170,00 		Mehr Info

Mehr Info


Laufrollenböcke für freitragende Schiebetor Laufwerke, (Schiebetorbeschläge, Schiebetor Bausatz), Torgewicht bis 400kg.

(für Laufschienen Ls 65 und Ls 65 Vz)
Im unserem Angebot sind die Laufrollenböcke mit 5; 6 oder 8 Rollen gefertigt. Bei den mit 5,6 oder 8 Rollen gefertigten Laufrollenböcken ist
die Tragfähigkeit (senkrecht) gleich. Die Laufrollenböcke mit 8 Rollen passen sich mit minimaler Spalt zu den Laufschienen an,
dadurch erreicht man eine sehr genaue Führung und einen kippfreien Torlauf.

Fuß - Verstellbar Fuß mit Langlöchern Fuß zum Anschweißen Laufrollenböcke


Mit 8 Rollen
Rb65/8-V Rb65/8-L Rb65/8-S Bezeichnung
110,00 EUR
 94,00 EUR
 86,00 EUR
 Preis








Mit 6 Rollen
Rb65/6-V Rb65/6-L Rb65/6-S Bezeichnung
104,00 EUR 88,00 EUR 80,00 EUR Preis









Mit 5 Rollen
Rb65/5-V Rb65/5-L Rb65/5-S Bezeichnung
94,00 EUR 78,00 EUR 70,00 EUR Preis



Sonstiges Schiebetorbeschläge, (Schiebetor Bausatz) für freirtagende Schiebetore:


Auflaufrolle für freitragende Schiebetore:

Für Lafschienen Ls 65


Bezeichnung
 Preis
(EUR)
Midi
 Al 65 31,00
Die Frontscheiben der Auflaufrollen aus Edelstahl Platte gefertigt.
 Als Rolle wird D=51mm spezial Kugellager fervendet.

Stahlteile galvanisch verzinkt

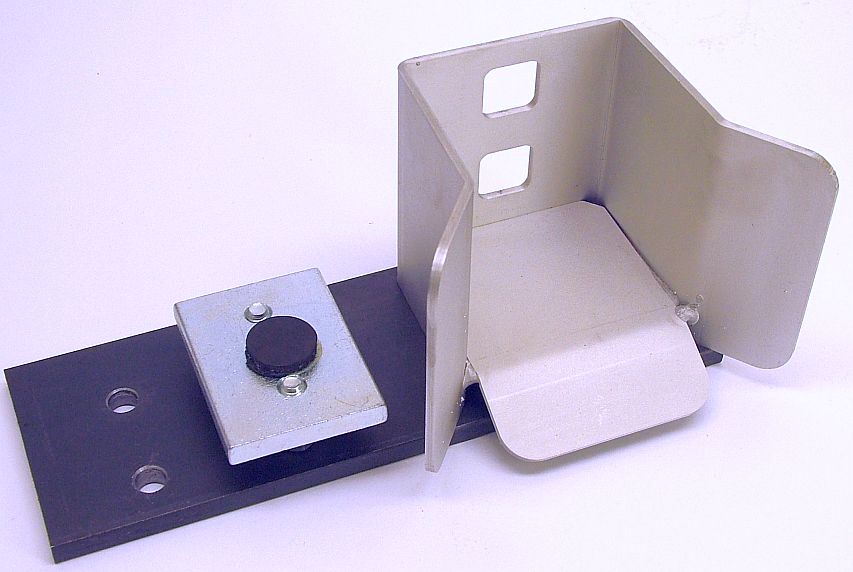

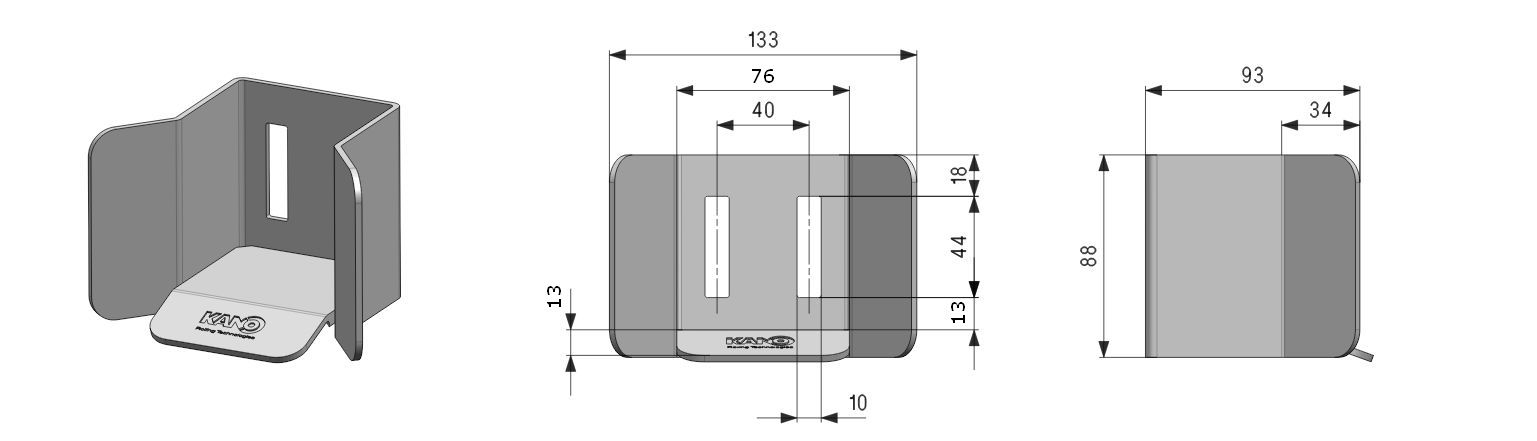

Torfangstück für freitragende Schiebetore:
Für Laufschiene Ls 65

 Bezeichnung
 Preis
(EUR)
Midi
 Tf 65
 22,00

Torfangstück wird aus 3 mm dicken
Stahlplatten (S 355) gefertigt.

Galvanisch verzinkt

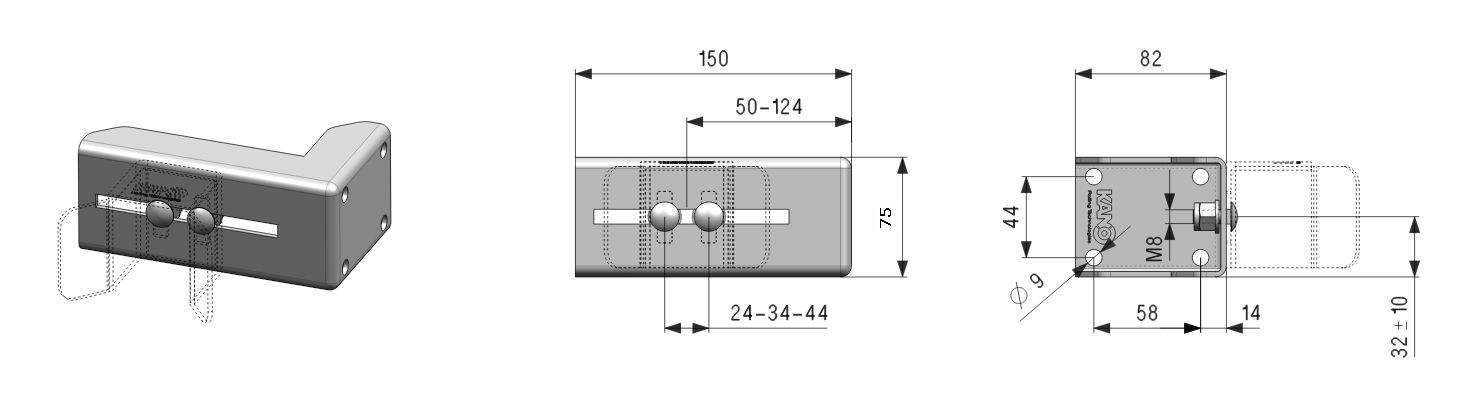

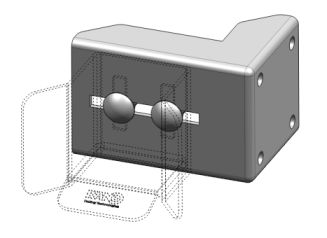

Torfangstück Halter für Tf 65
Bezeichnung
 Preis
(EUR)
Midi
 Tfh 65
 26,00

Tfh 65 wird aus 4 mm dicken Stahlplatten (S 355) gefertigt.

Galvanisch verzinkt

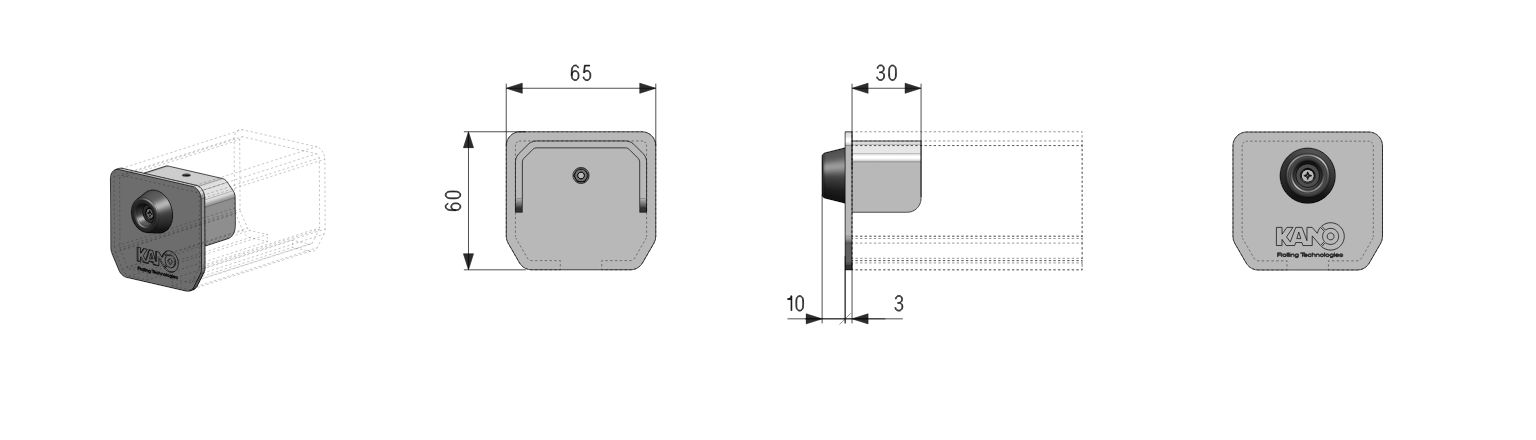

Kopfdeckel für Ls 65
Bezeichnung
 Preis
(EUR)
Midi
 Kd 65
 16,00

Stahlteile galvanisch verzinkt

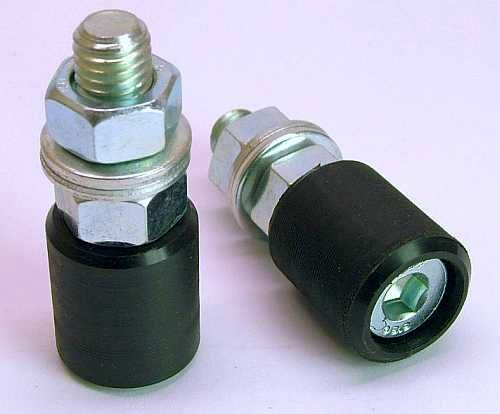

Führungsrollen für Schiebetore:
.

Fr 25

Aus Poliamid

Maß: Ø 25x28mm
Gewinde: M12x38

Preis:  4,00 EUR/Stück
.

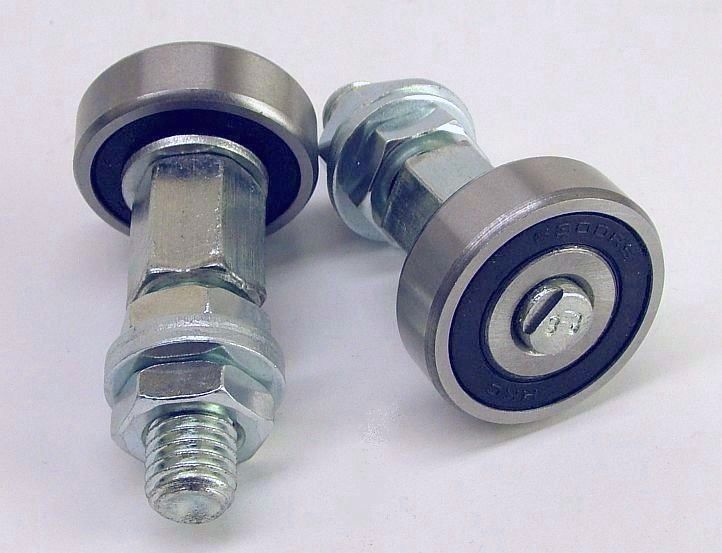

Fr 35


Kugellager D=35
Gewinde: M12x30


Preis:  4,00 EUR/Stück

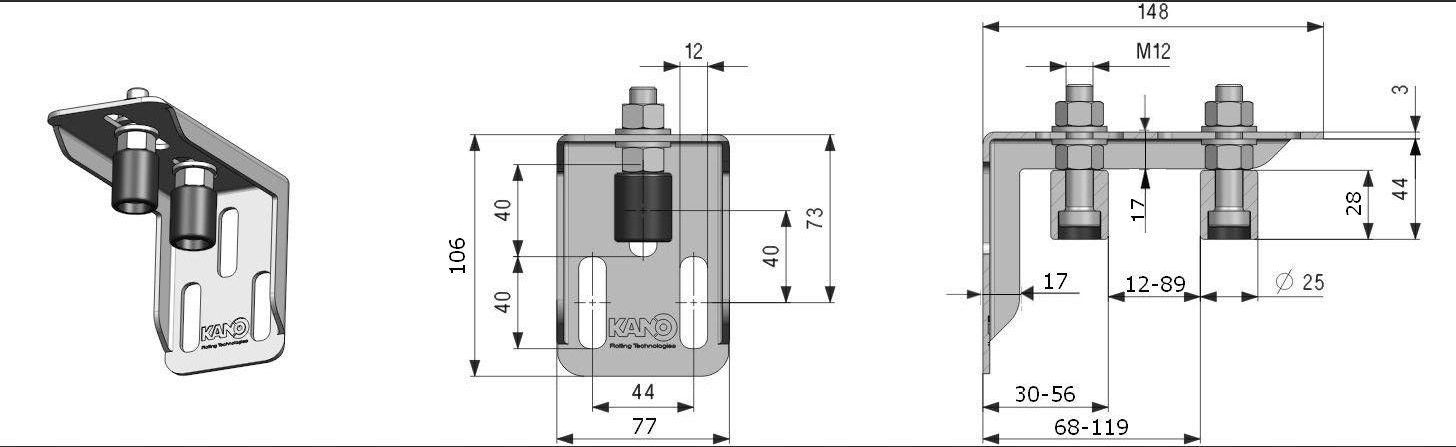

Führungsrollenhalter:


Bezeichnung
 Preis
(EUR)

Frh 2
 22,00
Ohne Führungsrollen

Frh 2 wird aus 3 mm dicken Stahlplatten (S 355) gefertigt.

Galvanisch verzinkt



Bezeichnung
 Preis
(EUR)

Frh 4
 28,00
Ohne Führungsrollen

Frh 4 wird aus 3 mm dicken Stahlplatten (S 355) gefertigt.

Galvanisch verzinkt



Obere Torfangstück für Schiebetore:

Sie werden aus 2,5 mm dicken Stahlplatten (S 355) gefertigt
 Galvanisch verzinkt
Zum oberen Torfangstück gehört
noch ein U-Stück (nicht abgebildet)
aus 2 mm dicken Edelstahl.
Dieses U-Stück ist direkt
am Tor zu befestigen.
Otf 40
 Otf 50
 Otf 60
 Bezeichnung
13,00 EUR
 14,00 EUR
 15,00 EUR
 Preis



Obere Torfangstück Halter für Otf40, Otf50 und Otf60:
.
Otfh                              18,00 EUR

Sie werden aus 3 mm dicken Stahlplatten (S 355) gefertigt
 Galvanisch verzinkt



Obere Torfangstück für Schiebetore(Torblattsterke-80mm):




Sie werden aus 3mm dicken Stahlplatten (S 355) gefertigt
 Galvanisch verzinkt
Zum oberen Torfangstück gehört
noch ein U-Stück (nicht abgebildet)
aus 2 mm dicken Edelstahl.
Dieses U-Stück ist direkt
am Tor zu befestigen.
Otf 80
 Bezeichnung
17,00 EUR
 Preis


Obere Torfangstück Halter für Otf80




     Otfh 80                   26,00 EUR
Sie werden aus 4 mm dicken Stahlplatten
(S 355) gefertigt
Galvanisch verzinkt
